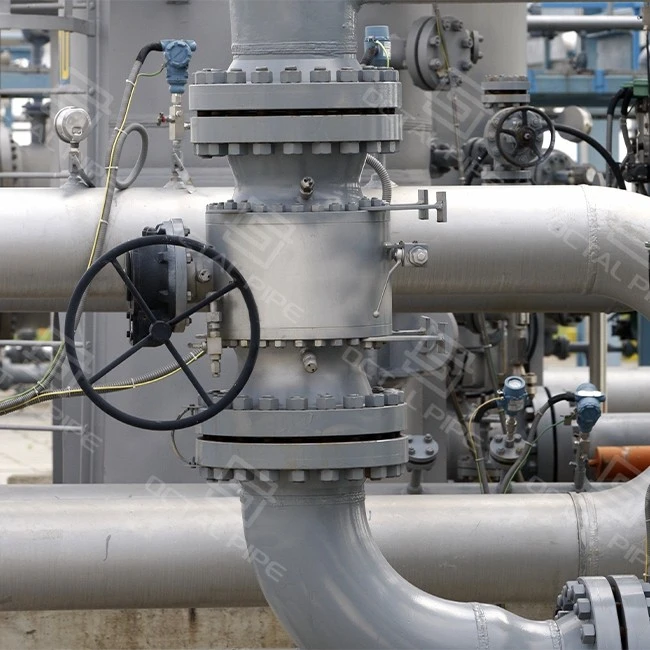

Valvola API 6D e Valvola del condutto

Valvul API-6Dsun valvul de volta integrità - duperà per cuntrular el fluss (avviar, fermar, accelerar), isular seziun de conduttur, prevegnir el refluss e mantegnir la sicureza di funziunament di gasdott, prugetà per i sistèm de petròli, gas e gasdott en cunformità cunSpecifich API 6D(“Specificaziun per i valvul di conduttur”), e aplicà di linee de raccòlta ai conduttur de trasmisiun. Sun de solet installà in di posiziun di valvul a blocch, in di staziun, in di patin de dosuraziun e in di strütur de pigging induéisolament affidabile sun necessari un funziunament prevedibil.

I valvul API-6D sun valvul de conduttur de volta integrità prodott en cunformità cunSpecifich API 6D(Specificaziun per i valvul di conduttur). I tip comun includenvalvul de chiusura, valvole a sfera, valvul de cuntrol, valvul de spina e valvul de liberaziun d’aria / aria{0}}a vœui.Tub Otalforniss valvul API-6D cun specifich cumplet en materiai e cunfiguraziun su misura perclass de presiun, interval de dimensiun, cunnesiun final e cundiziun de servizi.

I valvul de conduttur API 6D sun de solet installà indué i uperatur g’han bisogn deisular, cummutar o pruteger i percors de flussen cundiziun de funziunament real-linee luungh, disposiziun de staziun strècc, ciclo frequent e finester de arresto sensibil al temp-.

• Condutt de trasmisiun e de raccòlta (valvul a blocch / punt de seziunalizaziun):Sü linee a lunga distanza-, sun duperà valvul a blocch perserrà en una seziun de gasdottinscì i equipagg pœden riparar una bobina a vall, sostituir un element de filter en un ligament de staziun-in o isular una perdita senza fermar tüta la linea. Chesti valvul pœden star fœura per an e dopu g’han de funziunar en mod afidabil durant un cuurt finestra de arresto. L’è per chest che ai cumpradur se interessanfunziunament prevedibil, giüst class/estremità de presiun e ciar prœuf de acetaziun. Octal Pipe mantegn la specificaziun blocada a bon principi (tip/class/cunnesiun/materiai) e furniss di registr de test allineà ITP- (pruef de cunchiglia/sedi, cuntrol di perdite, tracciabilità) inscì el team ricevent pœu cancelà l’ispeziun rapidament quand la valvula riva sul sit.
• Staziun de cumpressur e patin de misuraziun:In di staziun de cumpressur, i valvul sun duperà perisolar tren de attrezzaturaper la manutenziun-serrar l’isolament a vall/a vall, prevenir el refluss e cunsentir una depressurizaziun sicüra prima del inizi del lavurà. Süi patin de dosuraziun, i valvul suportancommutaziun de linea e isolament de manutenziuninduè piscinin errur de instalaziun pœden causà ritardi. I valvul de chiusura sun comunement duperà per l’isolament cumplet -avert/cumplet-serrà süi cors principal, menter i valvul de cuntrol prutegon dal fluss invers intra diferent zon de presiun. En chesti sit, i pruget despess cumprenden plü mudei de valvul en un pachett, donca l’etichettagg coerent, l’abbinament de la lista de imballagg e i document de test cumplet redusen i suspensiun de messa en funziun e i cuntravers sü “argument sbajaa”.
• Stazion de lanciador/ricevidor de porcei:I operaziun de pigging fan afidament süi valvul perisolar la canna del lanciador/ricevidor, gestir l’equalizaziun de la presiun e dervir/serrar rapidament i seziun durant el var e el recüper del porcell. I valvul a sfera o i valvul a spina sun despess seleziunà per un isulament rapid de quart de gir induè el ciclo ripetù fà part del funziunament nurmal. En chesta configuraziun, l’arresto stabil e un funziunament afidabil importan perché i ritardi influenzan l’inter prugrama de pigging. Octal Pipe suporta chestu cun la chiareza de configuraziun (tip/class/estremità/materiai), prœuf de presiun/perdita registrà e document de spediziun allineà a la lista de imballagg-inscì el team del sit pœu passà del ricef ispeziun a l’installaziun senza perder temp süi büs de carta.

• Fusiun / Forgiadüra del corp (abbinada a dimensiun e class de presiun)

Per i valvul cun grand alesament - e a presiun püsee volt, i corp sun de soletforgià; per dimensiun püsee piscinin,corp ghisasun comunement duperà cun qualità cuntrulada e purtada de ispeziun. Octal Pipe verifica i detai del percors del corp sül etichett / document de la valvula prima del liberà.Esempi:Per un pachett Class 900, i cumpradur dumandan despess di prœuf falsificà in delfabregaregistri de pubblicaziun.

• Lavoraziun de precisiun (superfici de sigillament e adattament per l’installaziun)

Sedi, port e alesament sun lavurad cun di toleranz strècc per una tenuta stabil e una coppia prevedibil. Prima de la spediziun, Octal Pipe cuntrola l’adattament di articul che interessan ai team de acquisiziun-facia-a-facia, cundisiun de la facia de la flangia (o preparaziun final BW), allineament del alesament e finitür superficial de sigillament-donca l’installaziun del sit dumanda no un rilavuraziun.

• Sedile / Stel / Configuraziun de tenuta (Cancella per tip de valvula)

I valvul a sfera duperan sedi a sfera sferich; i valvul de chiusura duperan cuneo/cuneo flessibil; i valvul de cuntrol duperan oscillant o placa doppia; i valvul de spina duperan disegn de spina cunica. I upziun del stel includen stel cressent vs minga-stel cressent (portal),stel a prova de esplosiun-, e imballagg multi-anell. Quand l’è specificà,live-imballagg caricào configuraziun de linterna - sun aplicà per un cuntrol püsee sever di perdite.Esempi:Per i patin de misuraziun, i cumpradur despess dumandan di nott de configuraziun del imballagg in delproduturfoji de dati per semplificar l’accetaziun.

Dimensiun e class special püsee grand dispunibel segond i requisit del pruget; cuntat l'ingegneria di tub ottaal per specifich personalizà.

Valvola a sfera

I valvul a sfera sun di valvul a quart - ampiament duperà perspegniment rapid- e isulamentin di sistèm de petròli e gas e de gasdott, en particular in di staziun, in di punt di valvul a blocch e in di linee de pigging.

Tip de valvul a sfera

Valvola a sfera galleggiante: DN15-DN200 (NPS 1/2-8), PN10-PN100 (Class 150-600)

Lato fundito-Valvola a sfera d'entrada: DN20-DN1500 (NPS 2-60), PN10-PN420 (Class 150-2500)

Lato forgià-Valvola a sfera d’entrada: DN20-DN1500 (NPS 2-60), PN10-PN420 (Class 150-2500)

Valvola a sfera cumpletament saldada: DN20-DN1500 (NPS 2-60), PN10-PN420 (Class 150-2500)

Valvola a sfera d’entrada superiur-: DN20-DN1500 (NPS 2-60), PN10-PN420 (Class 150-2500)

Valvola a sfera de tenuta forzada: DN20-DN900 (NPS 2-36), PN10-PN420 (Class 150-2500)

Valvola a doppi sfera DBB (doppi blocch e spurgament): DN20-DN1200 (NPS 2-48), PN10-PN420 (Class 150-2500)

Opziun (tipich)

Materiai:acciaio al carbonio, acciaio legato, acciaio inossidabile

Cunnesiun fin:flangiada, saldatura a cul, filettata, saldatura a presa

Operazion:manual, eletric, pneumatich, idraulich

Valvola criogenica (Servizi a bassa temperadüra)

I valvul criogenich sun prugetà per un spegniment e un isulament afidabil en un servizi mediatich a bassa temperadüra, cun configuraziun giüst per aplicaziun de condutur e staziun a frecc.

Gamma de valvul criogenich

Interval de dimensiun:DN50-DN900 (NPS 2-NPS 36)

Valutaziun de la pressiun:PN10-PN100 (class 150-class 600)

Interval de temperadüra: -196 grad a +100 grad

Materiai principal:acciaio al carbonio a bassa-temperatura, acciaio inossidabil

Cunnesiun de fin:flangia, saldatura a cul

Operazion:manual, eletric, pneumatich, idraulich

Valvola de chiusura

I valvul de chiusura sun ampiament duperà perisolament cumplet-avert/cumplet{1}}serràin di sistèm de petròli e gas e de conduttur, comunement aplicà in di posiziun di valvul a blocch de linea principal e in di tub de staziun indué l’è necesari un arresto afidabil.

Tip de valvula de chiusura

Valvola de purtella forgiata: DN10-DN100 (NPS 3/8-NPS 4), PN10-PN420 (Class 150-Class 2500)

Valvola de fundiziun: DN50-DN1500 (NPS 2-NPS 60), PN10-PN420 (Class 150-Class 2500)

Valvola de porta a lastra: DN50-DN1200 (NPS 2-NPS 48), PN10-PN420 (Class 150-Class 2500)

Opziun (tipich)

Materiai:acciaio al carbonio, acciaio legato, acciaio inossidabile

Cunnesiun fin:flangiada, saldatura a cul; saldatura filettada e a pressa dispunibel per valvul de chiusura forgià

Operazion:manual, eletric, pneumatich, idraulich

Valvola globo

I valvul a globo sun comunement duperà perregolaziun del fluss e frenamentin di sistèm de petròli e gas e de gasdott, indué sun necessari un cuntrol stabil e una prestaziun de arresto ripetibil.

Tip de valvola globe

Valvola a globo forgiata: DN15-DN100 (NPS 1/2-4), PN10-PN420 (Class 150-2500)

Valvola a globo ghisa: DN50-DN400 (NPS 2-16), PN10-PN250 (Class 150-1500)

Valvola globe de guarniziun de presiun: DN50-DN600 (NPS 2-24), PN10-PN420 (Class 150-2500)

Opziun (tipich)

Materiai:acciaio al carbonio, acciaio legato, acciaio inossidabile

Cunnesiun fin:flangiada, saldatura a cul

Operazion:manual, eletric, pneumatich, idraulich

Valvola de ritorno

I valvul de ritorn sun duperà perprevenziun del ritornin di sistèm de petròli e gas e de conduttur, vuttand a pruteger l’attressament e a mantegnir una direziun de fluss stabil senza funziunament manual.

Tip de valvula de cuntrol

Valvola de ritorno oscillante: DN15-DN1500 (NPS 1/2-60), PN10-PN250 (Class 150-1500)

Valvola de ritorn del fluss asial: DN50-DN1200 (NPS 2-48), PN10-PN250 (Class 150-1500)

Valvula de ritorn del guarniziun de presiun: DN50-DN600 (NPS 2-24), PN10-PN420 (Class 150-2500)

Valvola de ritorn a dopia placa: DN50-DN1200 (NPS 2-48), PN10-PN100 (Class 150-600)

Opziun (tipich)

Materiai:acciaio al carbonio, acciaio legato, acciaio inossidabile

Cunnesiun fin:flangiada, saldatura a cul; saldatura filettada & presa dispunibel per valvul de ritorn oscillant; opziun wafer per valvul de ritorn a doppi placch

Operazion:automatico

Valvola a farfalla

I valvul a farfalla sun di valvul a quart{0}}turn comunement duperà perisolament e cuntrol del flussin di sistèm de petròli e gas, ütilità e conduttur-soratüt indué sun necesari una strütüra cumpatt e un funziunament rapid.

Tip de valvula a farfalla

Valvola a farfalla concentrica (linea central): DN50-DN1200 (NPS 2-48), PN10-PN25 (Class 150)

Doppi valvola a farfalla eccentrica: DN50-DN4500 (fin al NPS 48), PN10-PN100 (Class 150-600)

Valvola a farfalla tripla eccentrica: DN20-DN4500 (fin al NPS 48), PN10-PN100 (Class 150-600)

Opziun (tipich)

Materiai:acciaio al carbonio, acciaio legato, acciaio inossidabile

Cunnesiun fin:flangia, spina, wafer (per tipo); saldatura a culp dispunibel per pruget tripli eccentrich

Operazion:manual, eletric, pneumatich, idraulich

Valvula de cuntrol

I valvul de cuntrol sun duperà perregolaziun del fluss e frenamentin di sistèmi de prucess e de gasdott, comunement aplicà enaqua, vapur, oli e gasservizi.

Tip de valvula de cuntrol

Valvula de cuntrol de la gabia bilancià: DN40-DN600 (NPS 1 1/2-24), PN16-PN420 (Class 150-2500)

Valvola a sfera de cuntrol flottant: DN15-DN200 (NPS 1/2-8), PN16-PN100 (Class 150-600)

Tripla valvula a farfalla de cuntrol eccentrich: DN50-DN1600 (NPS 2-64), PN16-PN100 (Class 150-600)

Valvola de cuntrol pneumatich a duppi -: DN50-DN1000 (NPS 2-40), PN16-PN150 (Class 150-900)

Opziun (tipich)

Materiai:acciaio al carbonio, acciaio legato, acciaio inossidabile

Cunnesiun fin:flangiada, saldatura a cul, wafer (per tipo)

Operazion:pneumatich / eletrich (per dumanda)

• Tenuta strècc / bassa perdita:Octal Tub pœu furnirmetal-sediopuralta-prestaziun morbida-sediconfiguraziun per sudisfar i requisit de perdita de sedi API 598 / API 6D. El material del sedil e la prugetaziun de sigillament sun seleziunà sü la bas di media, de la temperadüra e di aspetatif de arresto, contribuend a redüss el ris’c de arresto minga planificà in di staziun e in di punt di valvul de blocch.
• Capacità de volta pressiun e temperadüra:A segond del tip e de la configuraziun de la valvula, Octal Pipe suporta i class de presiun fin aClass 2500quand che l’è necessari. La seleziun del material e del post pœu vèss allineà a di cundiziun de servizi cuma i aplicaziun a bas temperadüra o el servizi a gas a temperadüra püsee volta, cun la documentaziun curispundent al fin del pruget.
• Durabilità e resistenza a l’erosiun:Per un servizi sensibil a una magiur -velocità o a partisel-, upziun cumaguarniziun indurì, tratament de superfiss protetif e percors de fluss otimizà pœden vuttà a limitar l’usura. Chestu l’è particularment impurtant pervalvul a sfera e valvul a spinaindué l’erosiun localizada pœu influenzar la prestaziun de sigillament in del temp.
• Manutenziun ridotta:El servizi sul camp l’è püsee facil travers di scernid prategh de prugetaziun cumacorp bütad, sedili/definiture sostituibil, e facultatiflive-imballagg del stel caricad. Octal Pipe mantegn chesti detai de configuraziun ciar in di nott de seleziun inscì che i cumpradur pœden cunfermar i aspetatif de manutenziun prima de urdenar.
• Sicureza e conformità ai standard:I valvul sun specificà per sudisfarISO 14313requisit de sicureza de la valvula del conduttur, cun misur de prevenziun di perdite cuma robustimballagg al stele disposiziun de sigillament per suportar el cuntrol di emisiun fugitif indué l’è necesari. Octal Pipe pœu allinear chesti requisit cun l’ITP del pruget e includer i document de verifica pertinent in del pachett di document.

Pruef e ispeziun
L’ispeziun l’è fatta en bas al pruget ITP e de solet cumprend:

• Traçabilità del material:Raport süi prœuf del mulin (MTR) e certificà chimich e mecanich per i materiai primi
• Ispezion de fusion / forgiadura:RT / UT per corp critich, e anca ispeziun di difett superficial indué specificà
• Ispeziun dimensiunal:area de fluss, allineament de la port, dimensiun de la facia-a -facia, perforaziun/pianità de la flanga e cuntrol de preparaziun final
• Pruef de presiun:test de cunchiglia e test del sedil (e anca test del sedil posterior se applicabil) cun resultà registrà per presiun de test API 6D
• Verifica de la perdita:perdita del sedil e perdita del corp allineà a la class de perdita specifica (par esempi, Class I, II, ecc.)
• Ispezion del rivestiment / finitura superficial:ispeziun de vernì interna e esterna/anticorrusion segond i requisit ambientai
• NDT (quand specificà):Raport UT / RT / MT / PT per fundiziun/furgià culegà al etichett de la valvula e ai registr de spediziun

Esempi:Per un pachett de valvul de isolament critich, i cumpradur pœden dumandàproduturI raport NDT per el corp e un test de presiun testimonià alfabrega, e dopu archiviar el pachett de test cumplet cun la lista de imballagg per ricef l’ispeziun.

• Gamma cumpleta, un purtada de sourcing:Fornitür de tub otal API-6Dcancel, sfera, cuntrol (oscillant/doppia piastra), spina e valvul d’aria/vœui, che cupriva i class standard e i configuraziun de pruget.
• Suport de seleziun che reduss el ris’c de RFQ:Tub otal vœuta a cunfermartip, class de presiun, cunnesiun final, material del carrozzeria e opziun de sedi/definiziunen bas al media, a la temperadüra e ai esigenz de funziunament-quind i specifich sun blocà prima de urdenar.
• ITP-prova pronta + document tracciabil:Consegnà cunt i prœuf deposità del cumpradur- cumaTracciabilità MTR/calur, raport sü la prœuva de presiun de cunchiglia/sedil, verifica di perdite, cuntrol dimensiunai e raport NDT quand specificà, abbinad ai etichett di valvul e a la lista de imballagg.
• Personalizaziun + cuntrol de consegna:Suporta i estremità personalizà e i agiornament del trim, cun l’imballagg/etichettadüra urganizà per element de linea per accelerà la riceziun del ispeziun e redüss i mix-up.

Per curispund a diferenti media e cundiziun de funziunament, i valvul del conduttur API 6D pœden vèss configurà cun:

• Selezion del material del corpallineà cun la temperadüra e l’ambient de corrusiun
• Seleziun del post(sedile morbido vs sedile in metallo) allineato con i requisiti di perdita e di temperatura
• Configuraziun de sigillament del stele la disposiziun del imballagg en linea cunt i cundiziun de servizi
• Selezion del alesament(alesament cumplet vs alesament ridott) quand specificà del plan de funziunament del gasdott

Se el pruget cumprend di dumand de materiai misti (par esempi, acciaio al carbonio per la linea principal e inossidabil per specifich seziun de corrosion), la marcadura e la corispondenza di document sun mantegnuu coerent per redür i errur de riceziun.

FAQ





01.Quali document sun inclus quand se cumpra una valvula API 6D?

I produt tipich cumprendenTraçabilità MTR/calur, Raport di test de presiun API 6D (guscia/sedi), verifica de perdita, ecurrispundent de la lista de imballagg. I registr NDT e dimensiunai pœden vèss furni se specificà in del ITP.

02.Cuma pœu sceglier intra una valvula a sfera API 6D e una valvula gate API 6D per l’isolament del conduttur?

UnValvola a sfera API 6Dl’è despess seleziunà per un isulament rapid de quart -gir e un funziunament frequent (staziun, linee de pigging), menter unValvola de chiusura API 6Dl’è comunement duperà per l’isolament cumplet -avert/cumplet-serrà de la linea principal in di posiziun di valvul a blocch. La selezion final la dipend de la frequenza de fonzionament, dei media e de la class de pression.

03.I valvul API 6D pœden vèss furni cun diferenti cunnesiun final en un pruget?

Aè. I valvul API 6D pœden vèss furni cunflangià (ASME B16,5/B16,47), saldatura a culp (BW), saldatura a presa (SW), opurfiletà (NPT/BSP)finiss per currispund al standard de cunnesiun del conduttur e al metud de instalaziun.

04.Cuma reduss i ritardi de riceziun de ispeziun per i urden de valvul multi-articul?

Ogni valvula l’è etichettada e abbinada un-a-un allista de imballaggepachett de document, mantegnind coerent la class de presiun, i dimensiun, el material e i raport de test-inscì i team che riceven pœden verificar i element püsee velocement e redüss el ris’c de discordanza.

Certificaziun



Certificat CE

Certificat ISO 9001

Certificat API Q1

Certificat ABS

Certificat AP-5L

Certificat API-5CT
